福州臺泥鎳渣微粉水泥摻配系統EPC總包案例
發布日期：2020-09-28 瀏覽次數：983
1、項目概況
福州臺泥水泥有限公司于2002年5月17日成立，年產量150萬噸水泥。為達到節能降耗，提高產品競爭力的目標，福州臺泥提出了摻配鎳渣微粉的改造項目。我司為該EPC項目最終中標單位，項目包含鎳渣微粉摻配系統的方案設計、設備選型供貨、施工、安裝及調試。
2、技術方案
2.1 工藝方案的制定
該項目受限于原有廠區空間，我司在制作設計改造方案時，成功地處理了現場原生產系統和新增系統之間的兼容性問題。工藝方案和現場圖片如下：
圖1 新增福州臺泥鎳渣粉摻配系統工藝方案流程圖
圖2福州臺泥鎳渣粉摻配系統工藝方案圖

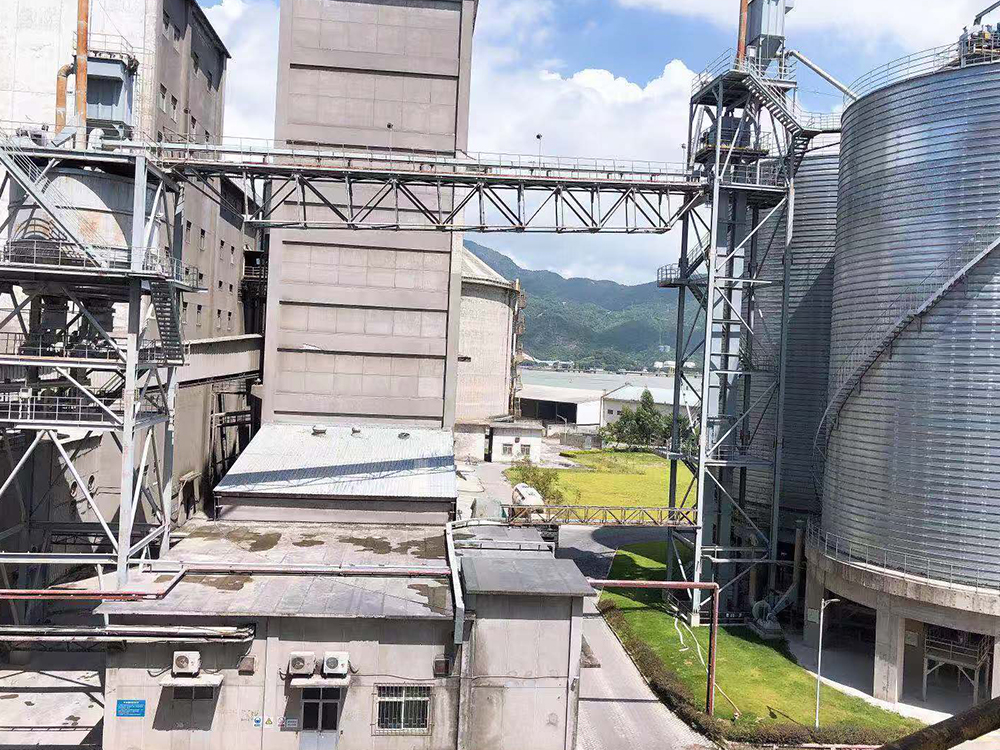

圖3 福州臺泥鎳渣粉摻配系統現場照片
2.2 核心裝備方案
該項目的工藝裝備涉及鎳渣粉的儲存、輸送、計量與混料，而其核心設備為鎳渣粉的計量與混料。
（1）鎳渣粉計量秤
項目配套的是我司科氏力粉體計量秤（一倉三秤方案），該計量秤利用科里奧利原理，計量精度達到±0.5%，控制精度達到±1%，現場設備圖片及計量數據如下。
圖4 鎳渣粉計量秤現場照片
圖5 鎳渣粉計量秤趨勢圖
|
數據日期 |
驗收取點 |
實時倉重 |
實時累積量 |
倉重差值 |
累計差值 |
誤差值 （t） |
誤差百分比 |
|
2017.6.22 |
18時20分 |
111.84 |
88.88 |
|
|
|
|
|
2017.6.22 |
19時20分 |
103.92 |
96.86 |
7.93 |
7.98 |
0.05 |
0.66% |
|
2017.6.22 |
20時20分 |
95.86 |
104.86 |
8.05 |
7.99 |
-0.06 |
-0.75% |
|
2017.6.22 |
21時20分 |
87.84 |
112.83 |
8.03 |
7.97 |
-0.05 |
-0.65% |
|
2017.6.22 |
22時20分 |
79.78 |
120.85 |
8.05 |
8.02 |
-0.04 |
-0.44% |
|
2017.6.22 |
23時20分 |
71.70 |
128.83 |
8.08 |
7.98 |
-0.10 |
-1.19% |
|
5小時平均誤差百分比：-0.48% |
|||||||
（2）混料機
項目配套了我司的組合式連續混料機，該混料機為立式混料機（見圖6）。該選型有效的解決了現場老生產線和新增系統間的空間干涉問題，使新系統完美接入了老生產線系統?；炝蠙C(jī)運行功耗更低（實際裝機功率4Kw），混料效果好，現場情況及混料數據如下。
|
序號 |
V（EDTA） |
CaO質量分?jǐn)?shù) |
均值X |
標準差S |
變異系數 |
|
1 |
34.7 |
58.03575 |
|
|
|
|
2 |
33.7 |
56.36325 |
|
|
|
|
3 |
34.7 |
58.03575 |
|
|
|
|
4 |
34.9 |
58.37025 |
|
|
|
|
5 |
34.2 |
57.1995 |
|
|
|
|
6 |
34.5 |
57.70125 |
|
|
|
|
7 |
35 |
58.5375 |
|
|
|
|
8 |
34.75 |
58.11938 |
|
|
|
|
9 |
34.5 |
57.70125 |
|
|
|
|
10 |
33 |
55.1925 |
|
|
|
|
11 |
35.75 |
59.79188 |
|
|
|
|
12 |
35.1 |
58.70475 |
57.81275 |
1.12212 |
0.01941 |
表2 福州廠混料機混合單樣檢測數據（標準差S＜1.6）
2.3 電控方案
為方便控制鎳渣微粉摻配，我司項目組專門開發了一套DCS集中控制系統（如下圖7所示）。其控制方案設計分為以下三種控制方式。
（1）中控聯鎖模式：該模式下設備依次按順序啟動和停止，設備啟停存在上下級關聯，正常生產時主要使用該模式；
（2）中控解聯鎖模式：該模式下中控可以實現單點啟停設備，設備啟停不存在上下級關聯，主要用于設備檢修或者應急生產情況；
（3）現場模式：通過現場切換按鈕至現場模式，該模式用于現場設備檢修。
圖7 福州廠DCS控制界面
3、項目效果和經濟效益
福州臺泥新上鎳渣微粉摻配系統后，其水泥的綜合電耗大幅下降，由投產前的42kwh/t下降到投產后38kwh/t?；诋?dāng)?shù)仉A梯電價政策，福州臺泥每年可節約電力成本1000余萬元，節能效果明顯，經濟效益顯著，基本達到了該項目預期目標。
