1、引言

國內外水泥廠生料粉磨系統，普遍使用板鏈或中央鏈提升機完成循環料提升。隨著工藝系統不斷完善和一些裝備應用領域也同步得到拓展，我司于2014年研制成功國內首臺水泥輥壓機粉磨系統重載（現為其中一例）鋼絲膠帶提升機，為5000t/d生產線水泥制成系統和大型水泥粉磨站輥壓機系統循環料提升提供了新的解決方案，可以作為部分輥壓機循環提升機選擇方案之一， 同步，該裝備已拓展至部分工藝系統生料輥壓機終粉磨。圖1為輥壓機生料終粉磨系統的常見工藝。

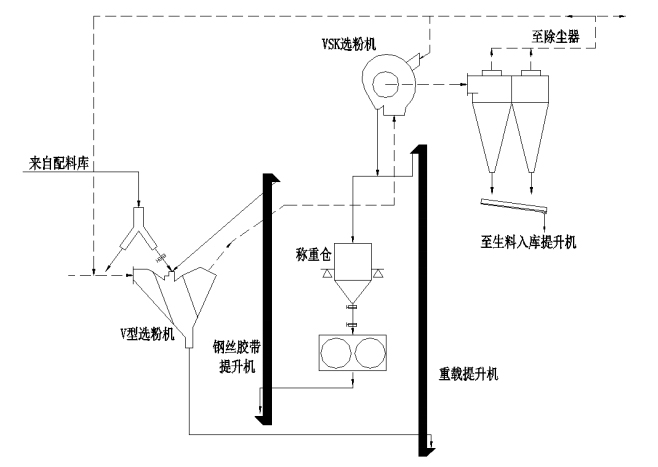

圖1 生料輥壓機終粉磨系統

2、典型案例

云南綏江浙浦水泥廠新建2500t/d水泥熟料生產線，生料粉磨使用V型選粉機配套輥壓機終粉磨系統，其工藝流程圖如圖2所示。輥壓機型號CRP180120，主電動機功率2x1250kW，循環風機處理風量450000m3/h、全壓6800Pa，稱重倉容量為30t，輥壓機通過能力~850t/h，料餅厚度40~60mm。循環提升機選用波特蘭膠帶提升機N-TGD 1250，輸送能力1000-1200t/h。采用是四組分配料，石灰石∶頁巖∶硫酸渣（磷渣）∶煤矸石=79∶13∶5∶3。

     圖2生料輥壓機終粉磨工藝流程                        圖3 生料輥壓機終粉磨膠帶提升機使用現場

膠帶提升機投運2年多來效果良好，系統運行正常、電流平穩、節能效果顯著，用戶評價很高。圖3為生料輥壓機終粉磨膠帶提升機使用現場。圖4為正常兩個工作周期內中控檢測提升機電流示意圖。

圖4 中控檢測循環提升機電流

3、使用中注意問題

（1）監控循環膠帶提升機電流，避免輥壓機泄壓造成提升機埋料。當稱重倉內細粉過多，輥壓機開停機時更為關鍵。因?yàn)橥C(jī)時無塊狀物料進入，而系統內的粉狀物料經循環后進入到稱重倉，開氣動閥前先將稱重倉后級棒條閥間隔插入，控制好入輥壓機物料量。

（2）監控輥壓機前級稱重倉料位。料位過高或過低，都易造成料倉塌料，物料經輥壓機進入膠帶提升機，造成提升機尾部埋料。

由（1）或（2）引起的機尾意外埋料情況，應先檢查埋料原因，將尾部埋料清理后，重新啟動提升機。

（3）輥壓機的側擋板為易損件，當側擋板磨損后，部分物料就會不經輥壓機而直接進入循環膠帶提升機，造成提升機和輥壓機主電機電流高，日常維護時需注意。

（4）注意整體系統負壓，控制循環風機進口負壓低于6500kPa左右，適當多用系統內的循環風，少給系統內增加冷風，減小系統負荷。

（5）日常操作中主要針對系統的負壓(循環風機入口、旋風除塵器入口、V型選粉機入口)及溫度進行合理控制，根據稱重倉的倉位、輥縫及輥縫差、循環提升機電流、輥壓機主電動機的電流等來加減物料，通過調節動態選粉機的轉數來調節物料細度。

4、結論

鋼絲膠帶提升機在生料輥壓機終粉磨系統的成功應用，顯著降低了系統能耗。該設備的成功開發，為水泥-生料輥壓機系統物料循環提升機提供了新的選擇方案。
