1項目概況

使用廠家：瀘州納溪賽德水泥有限公司；

設備型號：NSE900x45.91m；

輸送能力：最大850t/h；

工藝崗位：水泥輥壓機循環物料的提升有單系列和雙系列兩種方案，該司為循環料與原料同時進入同一臺斗提的單系列提升方案，兩種提升方案工藝布置見圖1；

物料特性：混合料：熟料、石灰石、爐渣；物料顆粒度≤30mm；溫度＜80℃，水分≤2%。

存在的問題及改造訴求：原提升機產能不足，計劃提產至最大970 t/h。

因此該廠決定將此中央鏈提升機改為膠帶型。對此我司做出以下改造方案。

單提升機方案（瀘州納溪賽德工藝流程圖）                    雙提升機方案            

圖1水泥輥壓機循環物料提升方案

注：雙提升機方案的改造參見江西亞東水泥有限公司案例

2改造方案

2.1頭輪總成改造

保留原有傳動部分。拆除原有鏈輪，替換為鋼絲膠帶提升機型滾筒頭輪配套糾偏覆膠瓦片，在機頭殼體增加密封和一套頭輪清掃裝置，改造對比見圖2。

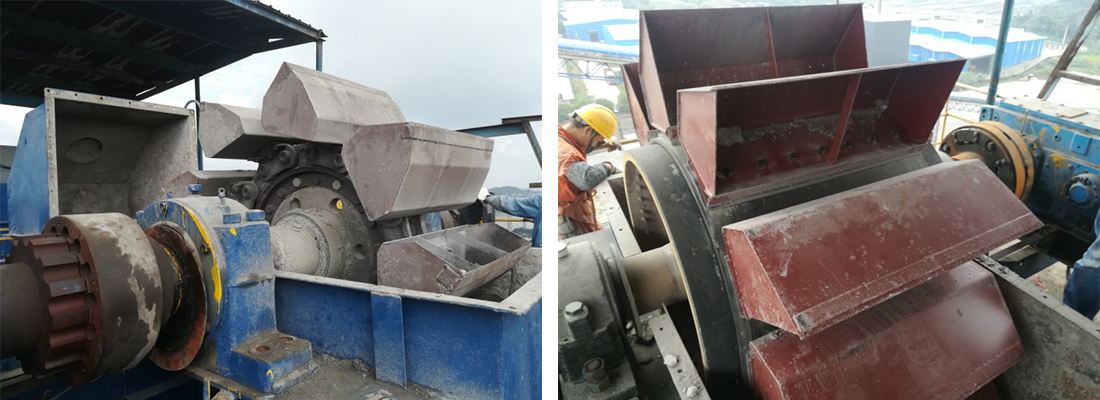

圖2機頭改造對比圖

2.2機尾總成改造

保留原提升機有尾部殼體主體，將原有配重改造為四連桿自動張緊裝置。拆除原有尾部鏈輪，特殊設計專用防卡料型尾輪。在殼體上加裝跑偏開關及料位計。機尾改造示見圖3。

圖3 機尾改造圖

2.3傳動件改造

拆除原有鏈條及料斗，改造為增強型鋼絲膠帶及重載配套型料斗、墊板及螺栓。特殊設計膠帶及料斗保障膠帶及料斗的使用安全。

3 改造效果

本次中央鏈提升機改造歷時十天，投入運行半年后，效果良好，系統運行正常，改造前后電流曲線對比見圖4。

改造前電流曲線                                                       改造后電流曲線

圖4 電流波動曲線波動對比圖

產能同為700t/h時，改造前原中央鏈提升機電流為138A，改造為膠帶提升機后運行電流為 107A，節能約22%，系統運行穩定，振動小、噪音低。該設備的成功改造，實現了鋼絲膠帶提升機在水泥輥壓機循環提升工藝環節的應用，且運行安全可靠，同時降低了系統能耗，為水泥輥壓機系統提供了新的循環料提升輸送方案。
